PowerDesigner 15 项目和框架矩阵 解决模型统一管理问题

PowerDesignerv15.1 汉化特别版种类：数据库类大小：270.6M语言：中文 评分：7.9标签：立即下载

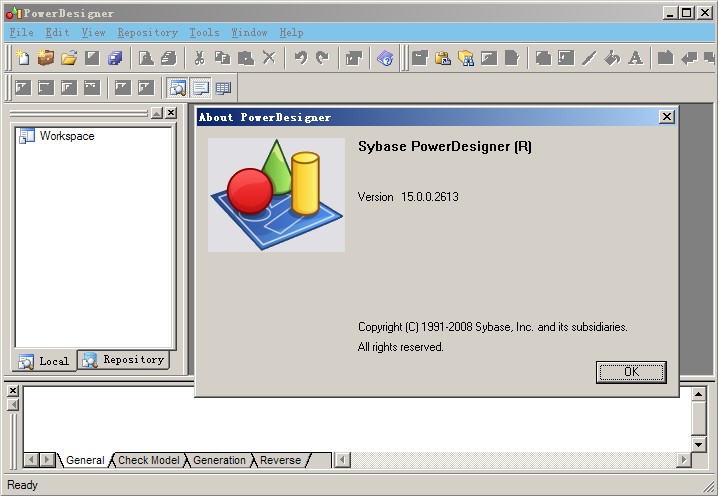

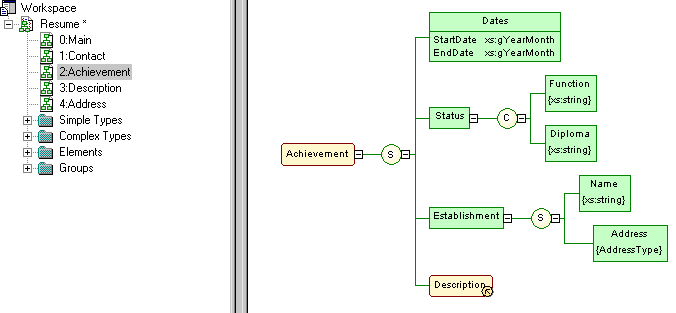

PowerDesigner15是一个比较新的版本，PowerDesigner面向了不一样的职员提供不一样的模型工具，有不少新的定义，项目是PowerDesigner 15的新定义，通过项目系统剖析/设计职员可以对模型与各类文档进行分组。项目也可以包括框架矩阵，以表格的形式体现每个模型之间的关系。

1、项目和框架矩阵（Project and Framework Matrices）
项目和框架矩阵是PowerDesigner的新定义，帮助达成模型的分组和达成模型处置更好的结构化。

PowerDesigner v15.1 汉化特别版 评分: 7.9类别： 数据库类 大小：270.6M语言： 中文
查询详细情况

（1）Project
项目承担了容器的功能，允许它作为一单个单元保存到仓库。新项目视图自动计算和显示模型间与其它文档间的依靠和链接。

（2）Project Templates
项目模板帮你尽量重用项目，PowerDesigner支持项目模板，它可以包括预概念的模型、内容、规则、格式，便于重用。项目模板还支持企业构造和其它需要模型的某种组合的框架，从一个一样的模板开始打造项目，可以迅速地达成基于标准的开发。

（3）Framework Matrices
框架矩阵通过提供网格来帮助直面模型处置，网格的每一个单元都可以通过一套预概念的动作完成。PowerDesigner为FEAF框架提供了一个预概念的框架矩阵和易于用的框架编辑环境，可轻松创建和定制我们的FEAF。

项目和框架矩阵解决了怎么样对模型进行统一管理的问题

1.创建框架矩阵

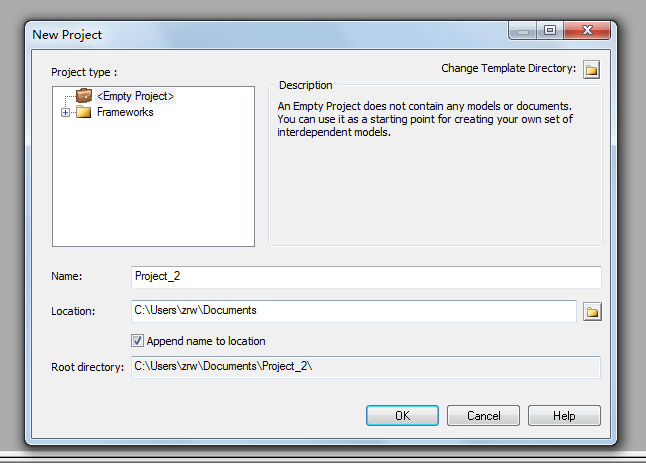

打开PowerDesigner，选择File-New Project，打开如图1-1所示。

图1-1

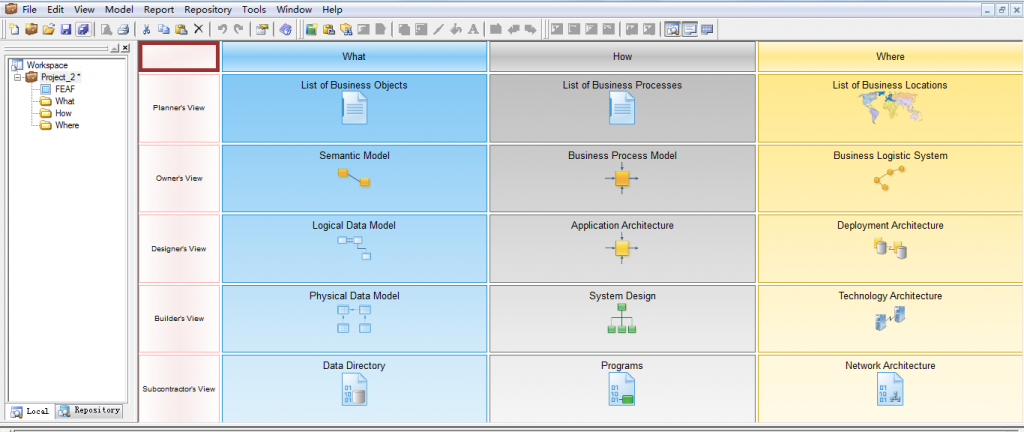

在Project type中单击Frameworks-FEAF Project节点，输入项目名并选择存放地方，单击OK后打开FEAF项目工作区，如图1-2所示。

图1-2

2.概念Business Objects

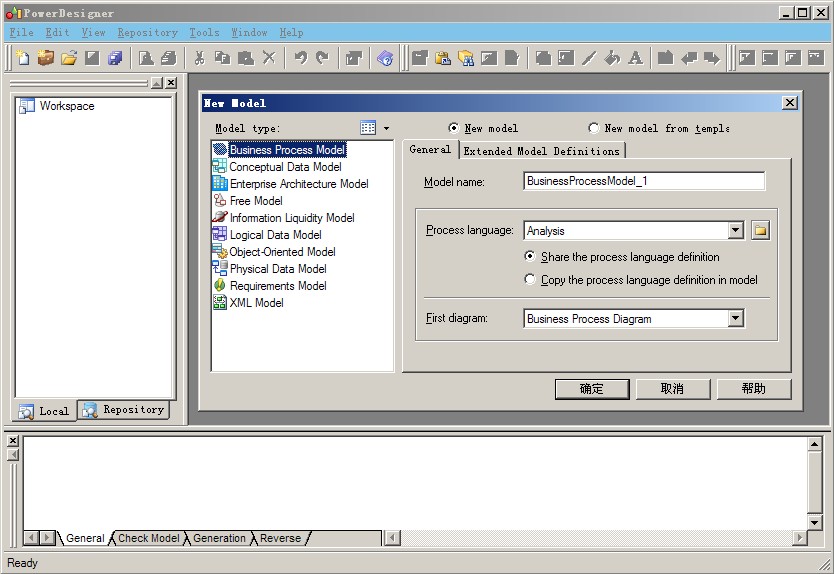

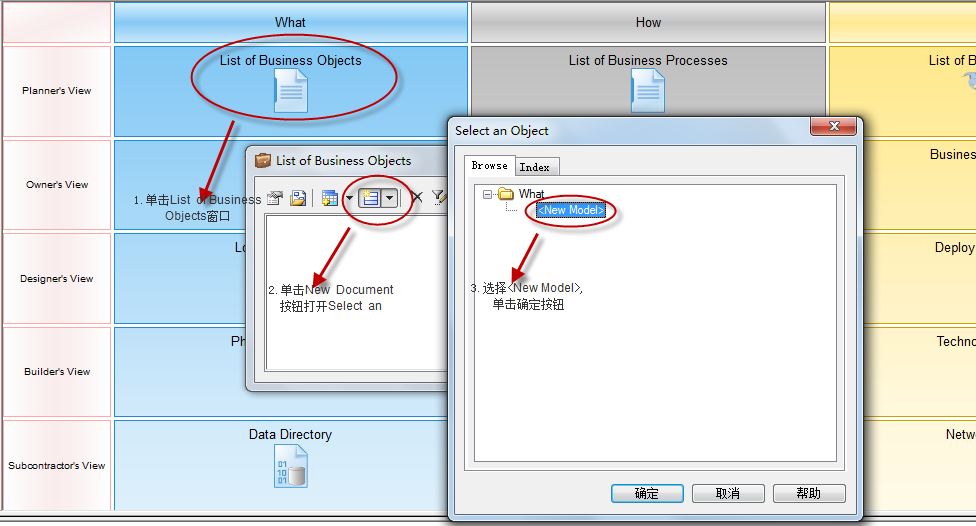

单击Planners View行，What列List of Business Objects网格的图标，打开List of Business Objects窗口。单击New Document按钮，打开Select an Object窗口，单击New Model节点，如图1-3所示。

图1-3

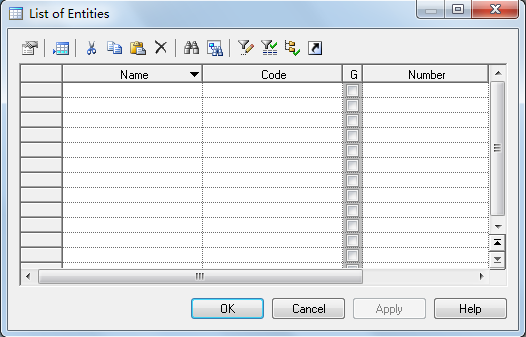

单击“确定”按钮，打开List of Entities窗口，如图1-4所示。

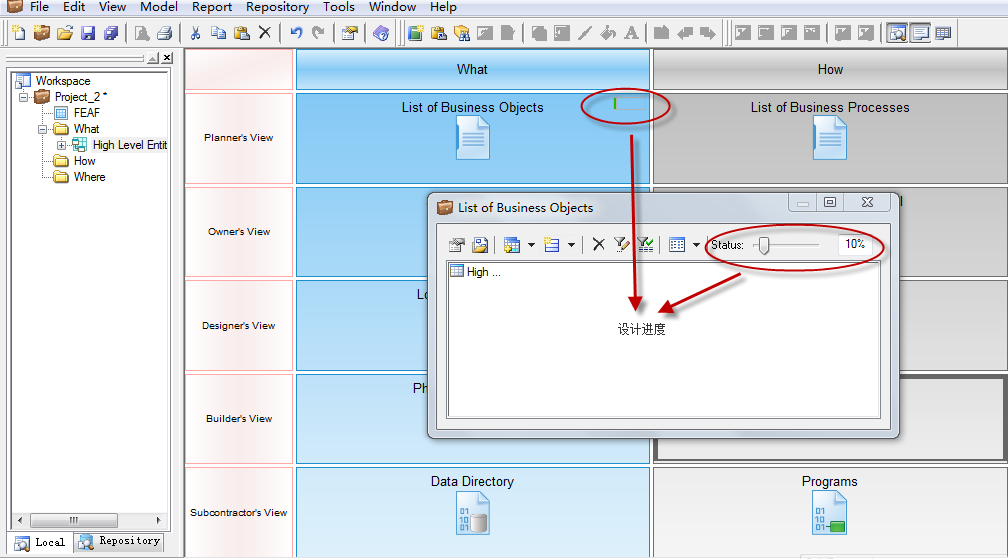

单击Add a Row，在列表中增加一个实体，名字为“图书馆”，代码为 LIBRARY。单击OK返回List of Businss Objects窗口，将Status进度栏拖至10%的地方，表示业务对象设计进度已经达到10%，将审察的CDM名字改为CDM_BO，如图1-5所示。此时，在项目框架矩阵中业务对象列表网格右上角会同步显示模型设计进度。单击窗口关闭按钮返回FEAF项目工作区。

图1-4

图1-5

3.概念Semantic Model

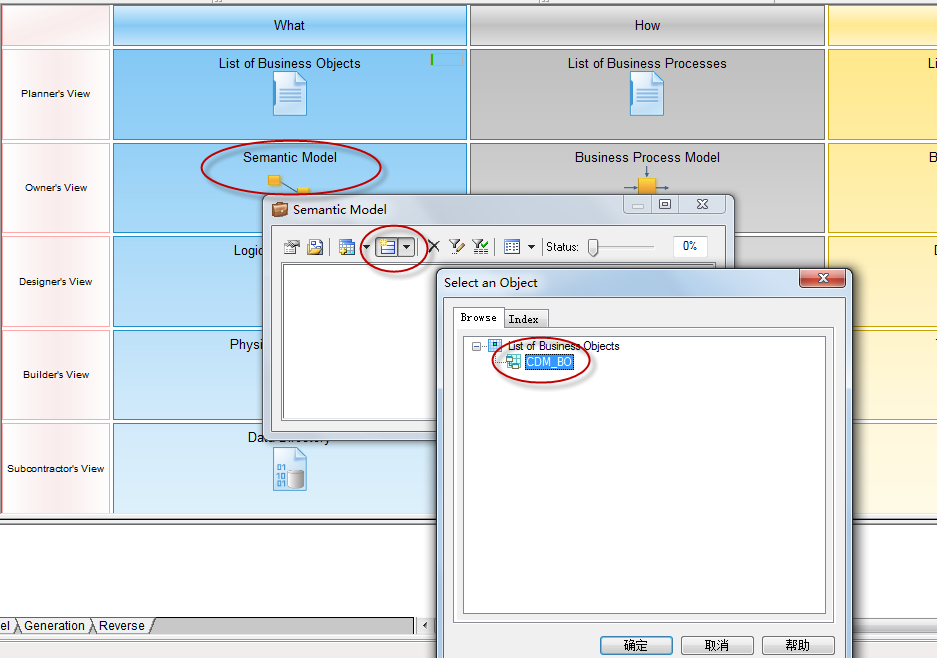

单击Owers View行，What列Semantic Model网格的图标，打开Semantic Model窗口，再单击New Document按钮，在下拉菜单中选择Generate from List of BO选项，打开Select an Object窗口，单击List of Business Objects-CDM_BO节点，如图1-6所示。

图1-6

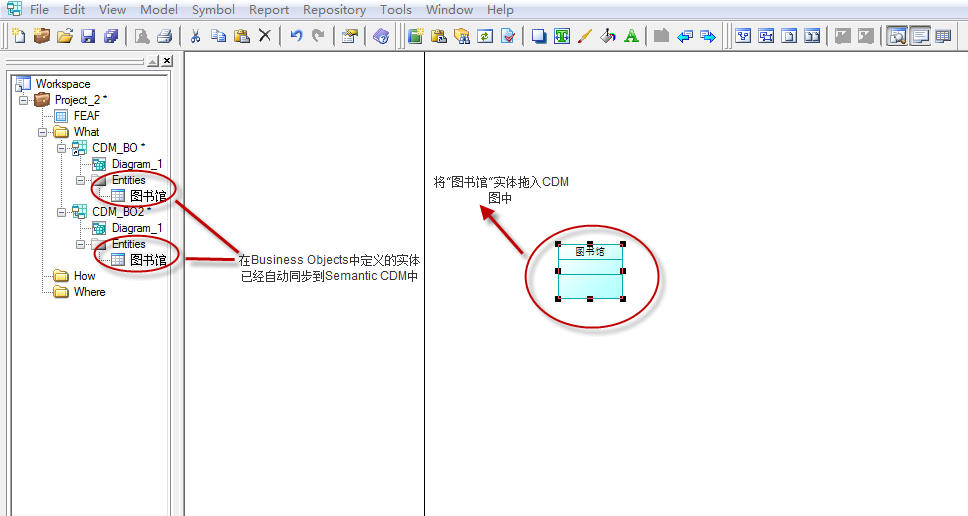

单击确定按钮，返回到CDM Generation Options窗口，在名字中输入CDM_Semantic,单击“确定”按钮，打开CDM设计窗口。展开左边Browser窗口，注意在Business Objects中概念的实体已经自动同步到Semantic CDM中，选中图书馆实体，按下鼠标左键将图书馆实体拖入CDM图中，如图1-7所示。

图1-7

4.网格中的其他模型，大伙自己试着创建。
